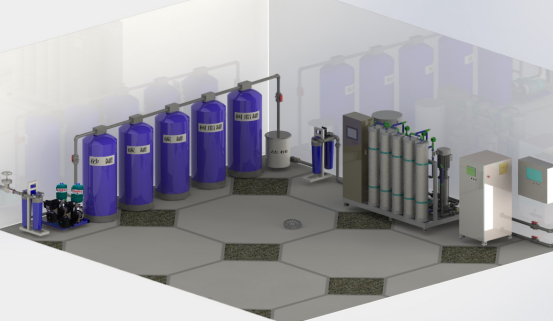

全套水處理系統的水路循環為：水源→前置過濾器→前級增壓泵→多介質砂罐→軟化器→活性炭罐→保安過濾器→水箱→一級反滲系統→二級反滲系統→管道熱消毒系統→透析機→水箱。
前置過濾器：由長20寸，孔徑大小為5 μm濾芯組成，過濾原水中大顆粒雜質。
前級增壓泵：保證水處理系統供水壓力和流量的穩定
多介質砂罐：其主要作用是去除原水中的Fe2+、懸浮顆粒和不溶性物質。為了保證多介質砂罐的過濾效果需定期對罐內砂粒進行反洗。
軟化器：軟化器包括樹脂罐和鹽箱。其主要作用是去除原水中的鈣、鎂等離子，使原水得到軟化。為保證樹脂的再生能力，樹脂罐需定期再生，樹脂罐控制頭采用流量控制頭。
活性炭罐：其主要作用是去除水中的有機物質、氯和氯胺。過量的氯或氯胺進入透析機，會發生溶血等影響透析的安全事故。
保安過濾器：由兩個長20寸，過濾孔徑大小為5 μm的過濾器并聯組成。其作用是為了防止上游軟化水中夾雜的活性炭或樹脂磨損的細小粉末堵塞或劃傷下游的反滲膜。
雙級反滲系統：主要包括控制系統，水箱，一級增壓泵二級增壓泵，8040型反滲膜。雙級反滲系統能有效過濾化學物質、內毒素和微生物，以保證透析用水安全。
管道熱消毒系統：主要包括控制系統、加熱器、溫度傳感器，溫度傳感器實時監控循環水溫，保證消毒溫度85℃，從而達到消毒效果。
無死腔循環管路系統：主要包括壓力差分器和單向出水口。無死腔循環管路系統，采用U型次循環回路，確保整個系統中的水在任何時候都處于流動狀態，確保系統出水品質，避免透析用水在連接輸水環路和透析機的管路中靜止使水質惡化。
